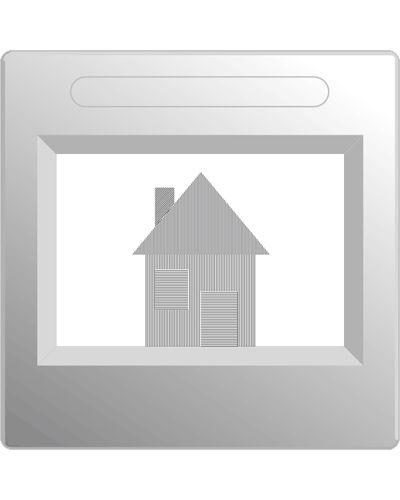

Dia mit schraffiertem Hausbild incl. Hinweisen zum Einsatz im Unterricht
Das Dia mit einem schraffierten Hausbild kann für Experimente zur optischen Filterung verwendet werden. Dafür weitet man einen Laserstrahl auf und durchleuchtet das Dia kohärent. Mit einer Linse großer Brennweite bildet man das schraffierte Hausbild vergrößert auf einen Schirm ab. In der Brennebene der Linse befindet sich das zugehörige Beugungsbild. Manipulationen am Beugungsbild verändern das Abbild. So können räumliche Filterungen durchgeführt werden. Insbesondere verschwindet im Hausbild die Schraffur einzelner Details, wenn man entsprechende Ordnungen im Beugungsbild ausblendet.
Die Lieferung beinhaltet das Dia mit schraffiertem Hausbild, eine 30-seitige Anleitung samt Hinweisen zum Einsatz im Unterricht und eine Kopiervorlage für den Zusammenhang von Beugungs- und Abbild.
Einsatz: Optik 12./ 13. Klasse
Maße: 5 x 5 cm
