Lasersender – Glasfaser – Empfänger

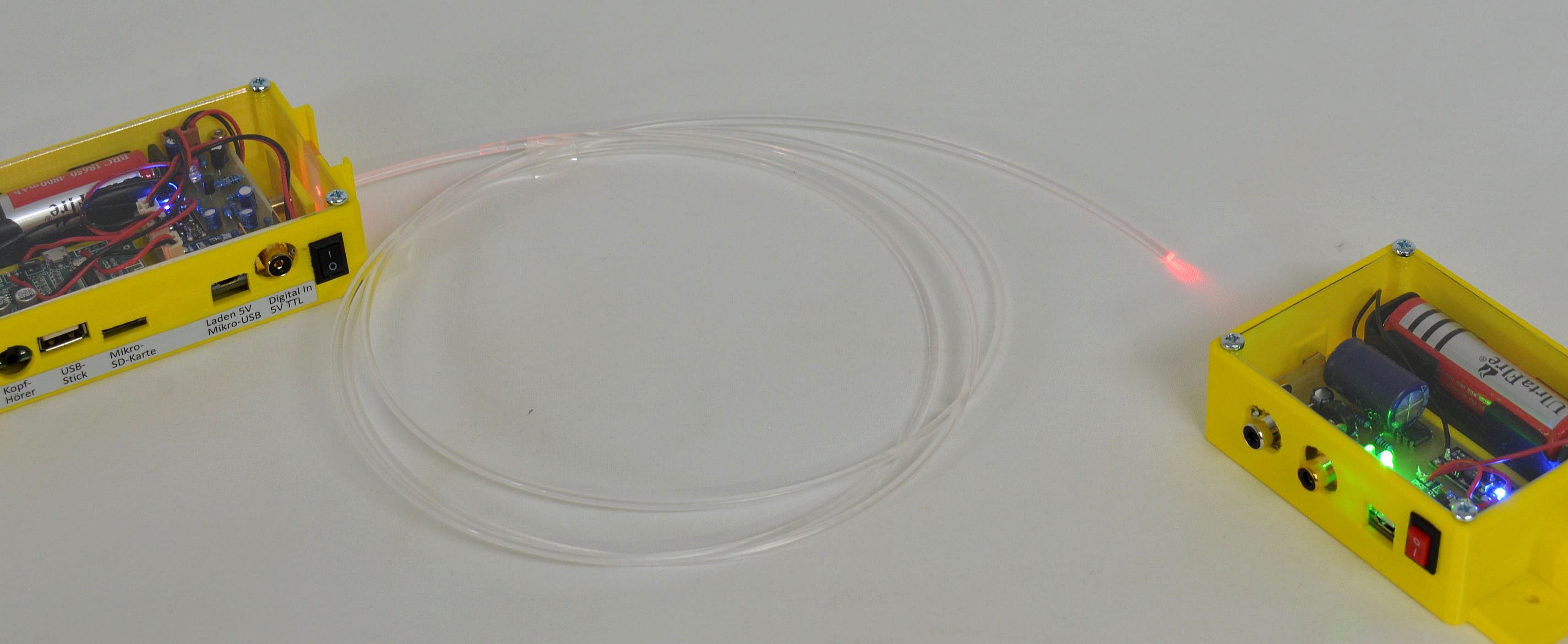

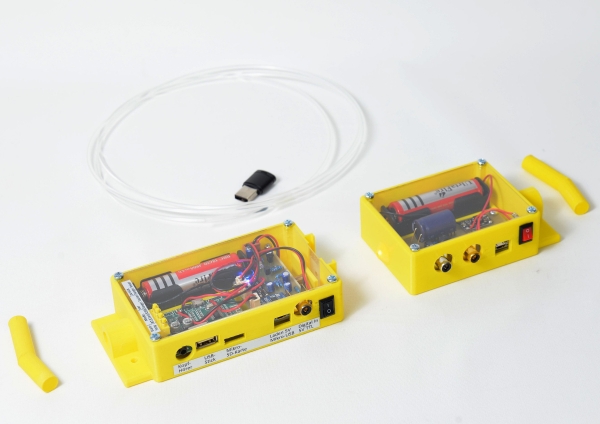

Das Gerät besteht aus einem Sender, der sowohl analoge Musiksignale, die über Bluetooth, eine Mikro-SD-Karte oder einen USB-Stick eingespielt werden können, als auch 5V Digitalsignale über eine Chinch-Buchse, und dem zugehörigen Empfänger mit zwei Chinch-Buchsen für das analoge und digitale Signal. Sender und Empfänger können direkt oder über eine Glasfaser gekoppelt werden.

Der Sender sendet ein amplitudenmoduliertes Laserlicht mit einer Laserdiode der Klasse 2 einer Leistung von bis zu einem Milliwatt und ist mit Warnhinweis im Unterrichtsbetrieb in Schulen erlaubt.

Der Empfänger ist mit einer Siliziumphotodiode bestückt. Diese erzeugt auch im ausgeschalteten Zustand eine geringe Wechselspannung am Analogausgang, allerdings mit merklichen Verzerrungen. Bei eingeschaltetem Empfänger wird eine Sperrspannung angelegt und die Diode automatisch auf einen korrekten Arbeitspunkt eingeregelt, so dass bei unterschiedlichen Lichtintensitäten ein verzerrungsfreies Signal gewonnen wird. Am Digitalausgang liegt dann ein 1 Bit-Signal an. Die durch den transparenten Deckel sichtbare grüne Leuchtdiode zeigt den Wert des Digitalausgangs. Bei hoher Lichtintensität ist der Wert Null.

Beide, Sender und Empfänger sind mit üppig dimensionierten Lithium Akkus bestückt, die durch eine Mikro-USB-Buchse mit 5V geladen werden können. Eine eingebaute Ladeelektronik sorgt für ein sicheres Aufladen, so dass ein Ladegerät im Dauerbetrieb angeschlossen werden darf. Zudem kann die Spannungsversorgung zum Betrieb auch durch die Mikro-USB-Buchse erfolgen.

Die nötigen stabilisierten Betriebsspannungen werden intern durch Spannungswandler erzeugt.

Wichtiger Hinweis: Dieser Artikel kann nicht im internationalen Versand verschickt werden, da er Lithium-Batterien enthält.
